1.產品概述

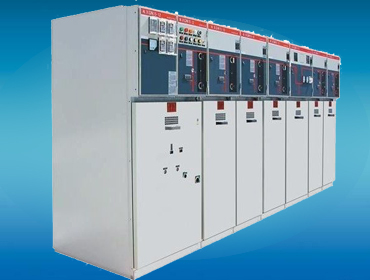

“環網柜”是負荷開關柜和組合電器柜應用于環網供應單元的統稱。HXGN型戶內高壓真空負荷開關柜（環網柜）是三相交流戶內高壓配電設備。它具有無油、無毒、無燃火及爆炸危險的優點，并同時配置手動和電動操作機構，為實現自控及遙控提供了前提條件。本環網柜符合GB3906、IEC60420等標準的有關規定?！?/p>
2.產品用途
適用于10kV的環網供電單元及終端供電單元作接受、控制和分配電能之用，特別適用于配電變壓器的保護。
3. 產品使用環境條件
（1）環境溫度：戶內最高+40℃，最低—25℃；
（2）環境相對濕度：日平均相對濕度不大于95%，月平均相對濕度不大于90%；
（3）海拔高度：不超過1000米；
（4）地震烈度：不超過8度；
（5）沒有火災、爆炸危險、化學腐蝕及劇烈震動的場所。
廣泛適用于城市電網、工礦企業、住宅小區、高層建筑、學校、公園等場所的配電系統。
1.HXGN型環網柜主要由負荷開關及其組合電器與金屬柜體組裝而成，根據開關電器不同安裝方向，柜體有兩種基本柜型；側裝柜和正裝柜。 側裝柜占地面積小，拼柜方便簡單； 正裝柜方便維護與電纜安裝。
2.環網柜柜體結構采用型材或覆鋁鋅鋼板彎制，結構牢固，密封性好，具有IP3X外殼防護等級。 鋼板表面經處理后采用環氧粉末噴涂工藝涂覆，美觀牢固。
3.環網柜設計成上下兩個完全隔離的金屬間隔：母線室與開關室，不另外附加隔離板，以便安全檢修與更換熔斷器。母線室由金屬封閉，母線經過穿墻套管連結，根據要求，母線室前可設有完全隔離的儀表室，專門安裝二次設備。開關室主要安裝一次設備以及電纜連接用，其柜門與開關實現五防機械聯鎖，簡單可靠。柜門設有觀察窗，便于觀察隔離斷口，檢視運行狀態。
4.環網柜頂部裝有壓力釋放裝置，柜內有壓力釋放通道，內部故障時，限制事故蔓延，巨大能量導向釋放，保證人身安全。在柜體前下方設有接地銅母線。
|
項目 |
單位 |
數據 |
|
|
額定電壓 |
kV |
12 |
|
|
額定電流 |
環網回路 |
A |
630 |
|
斷路器回路 |
A |
125（最大） |
|
|
額定短時耐受電流（3S） |
kA |
20 |
|
|
額定峰值耐受電流 |
kA |
50 |
|
|
額定短路關合電流（峰值） |
kA |
50 |
|
|
額定有功負載開斷電流 |
A |
630 |
|
|
額定閉環開斷電流 |
A |
630 |
|
|
額定電纜充電開斷電流 |
A |
10 |
|
|
額定轉移電流 |
A |
3150 |
|
|
1min工頻耐受電壓 |
對地、相間/隔離斷口 |
kV |
42/48 |
|
雷電沖擊耐受電壓 |
對地、相間/隔離斷口 |
kV |
75/85 |
|
防護等級 |
IP2X |
||
