1.產品概述

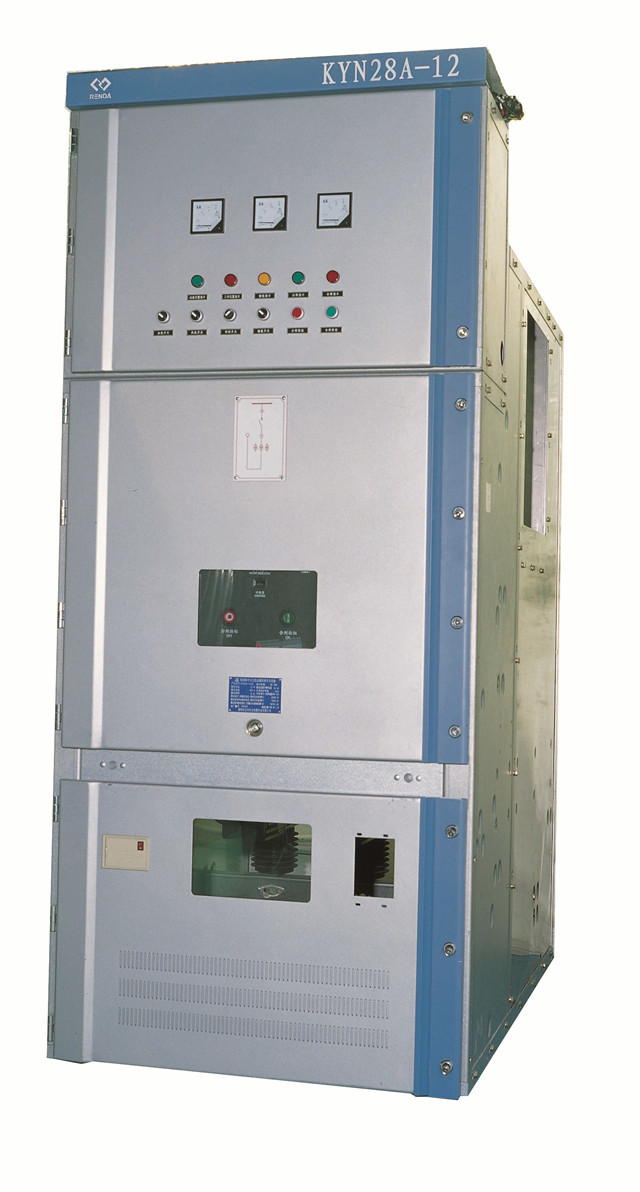

KYN28A-12型金屬鎧裝抽出中置式開關柜是我廠廣泛吸收國內外同類產品的優點，選用VE型真空開關柜技術進行開發的新

型的中置開關柜。是目前國內較先進的開關柜。

符合標準：

GB3906-91《3～35kV交流金屬封閉開關設備》

GB11022-89《高壓開關設備通用技術條件》

IEC298(1009)《額定電壓1kV以上50kv及以下交流金屬閉開關設備和控制設備》

DL404-91《戶內交流高壓開關柜訂貨技術條件》

2.產品用途

KYN28A-12型金屬鎧裝抽出中置式開關柜用于6~10 kV配電裝置作為單母線系統接受和分配電能之用。

3. 產品使用環境條件

（1）環境溫度：最高溫度+40℃，最低溫度-10℃

（2）環境濕度：日平均相對濕度≤95％,月平均相對濕度≤90％

（3）海拔高度：1000m以下

（4）抗地震度：地震烈度不超過8度

（5）周圍空氣應不受腐蝕性可燃?xì)怏w、水蒸汽等明顯污染

（6）無經常性的劇烈震動場所。嚴酷條件下嚴酷度設計滿足I類要求。

（7）在超過GB3906規定的正常的環境條件下使用時，由用戶和我公司協商。

廣泛用于發電廠、變電所、工礦企業、高層建筑等。

本開關設備可以從正面進行安裝調試和維護，因此它可以背靠組成雙重列和靠墻安裝，提高了開關設備的安全性、靈活性，減少了占地面積；柜體采用先進的積木疊裝式結構，使之牢固、緊湊、美觀；可靠性高的組合單元型式，各組合單元彼此隔離成獨立小室，母線采用絕緣良好并易于散熱的熱縮管包裹；具有能預防誤操作的聯鎖裝置；小車互換性強，組合方案多樣化；體積小，重量輕，操作簡便，安全可靠。

1.外殼與隔板

開關柜的外殼和隔板是由覆鋁鋅鋼板經CNC機床加工，并采取多重折邊工藝，使整個柜體不僅具有精度高、很強的抗腐蝕與抗氧化作用，而且由于采用多重折邊工藝使柜體比其他同類設備柜體整體重量輕、機械強度高。柜體采用組裝式結構，用拉鉚螺母的和高強度的螺栓聯接而成，這樣使加工生產周期短、零部件通用性強、占地面積少，便于組織生產。開關柜被分隔成手車室、母線室、電纜室、繼電器儀表室（低壓室），每一隔室外殼均獨立接地。開關柜的門采用噴塑工藝，使其表面抗沖擊、耐腐蝕，保證了外形的美觀。

2.手車

手車骨架采用鋼板經CNC機床加工后鉚接而成。手車與柜體絕緣配合，機械聯鎖，安全可靠靈活。根據用途，手車可分為斷路器手車、電壓互感器手車、計量手車等等。各類手車的高度與深度統一，相同規格的手車能互換。手車在柜內有隔離試驗位置和工作位置，每一位置均設有定位裝置，以保證聯鎖可靠，必須按聯鎖防誤操作程序進行操作。各種手車均采用螺母、絲桿搖動推進、退出，其操作輕便、靈活，適合于值班人員操作。手車當需要移開柜體時，用一只專用轉運車，就可以方便抽出，進行各種檢查、維護；而且采用中置式，整個手車體積小，檢查，維護極方便。

3.開關柜內的隔室

開關設備主要電氣元件都有其獨立的隔室，即：斷路器手車室、母線室、電纜室、繼電器儀表室。各隔室防護等級都達到IP2X；除繼電器室外，其他三隔室都分別有其泄壓通道。由于采用了中置式形式，電纜室位置大大增加，因此設備可接多路電纜。

4.防止誤操作聯鎖裝置

開關柜具有可靠的聯鎖裝置，為操作人員與維護人員提供可靠的安全保護，其作用如下：

（1）手車從工作位置移至隔離/試驗位置后，活動簾板將靜觸頭盒隔開，防止誤入帶電隔室。檢修時，可用掛鎖將活動簾板鎖定。

（2）斷路器處于合閘狀態時，手車不能從工作位置拉出或從隔離/試驗位置推至工作位置；斷路器的手車已充分鎖定試驗位置或工作位置才能被操作。

（3）接地開關僅在手車處于隔離/試驗位置及柜外時才能被操作，當接地開關處于合閘狀態時，手車不能從隔離/試驗位置退至工作位置。

（4）手車在工作位置時，二次插頭被鎖定不能拔開。

5.壓力釋放裝置

在手車室、母線室和電纜室的上方均設有壓力釋放裝置，當斷路器或母線發生內部故障電弧時，伴隨電弧的出現，開關柜內部氣壓升高，頂部裝配的壓力釋放金屬板將被自動打開釋放壓力和排泄氣體，以確保操作人員和開關柜的安全。

6.二次插頭與手車的位置聯鎖

開關柜上的二次線與手車的二次線的聯絡是通過二次插頭來實現的。二次插頭的動觸頭通過一個尼龍波紋管與手車相連，二次靜觸頭座裝設在開關柜斷路器隔室的右上方。手車只有在試驗/隔離位置時，才能插上和解除二次插頭，手車處于工作位置時于機械聯鎖作用，二次插頭被鎖定，不能解除。斷路器手車在二次插頭未接通之前僅能進行分閘，由于斷路器手車的合閘機構被電磁鎖定，所以無法使其合閘。

7.帶電顯示裝置

開關柜內設有帶電顯示裝置。該裝置由高壓傳感器和可攜帶式顯示器兩部分組成。傳感器安裝在母線或饋線側，顯示器的插接口安裝在開關柜低壓隔室上，當需檢測ABC三相是否帶電時，可將攜帶式顯示器的插頭插入L1L2L3接口，如果顯示器動作，則表示母線或饋線側帶電，反之，則說明不帶電。同時也能作為相序檢測器或電光指示器，其作用也是檢測高壓側上否帶電。

8.防止凝露和腐蝕

在為了防止在高濕度或溫度變化較大的氣候環境中產生凝露帶來之危險。在斷路器和電纜室內分別裝設加熱器，以便在上述環境中使用和防止腐蝕發生。

9.接地裝置

在電纜室內單獨設立有5×40mm的接地銅排能貫鄰相鄰的開關柜，并與柜體良好接觸。此接地排供直接接地之元器件使用。同時由于整個柜體用敷鋁鋅板相拼聯，這樣使整個柜體都處在良好接地狀態之中，確保運行操作人員及柜體安全。
